Линии электрического и магнитного полей
В двух связанных заметках рассматриваются линии поля вблизи проводников, непроводящих включений и сверхпроводников. Все картины построены для внешнего поля, однородного вдали от исследуемого тела.

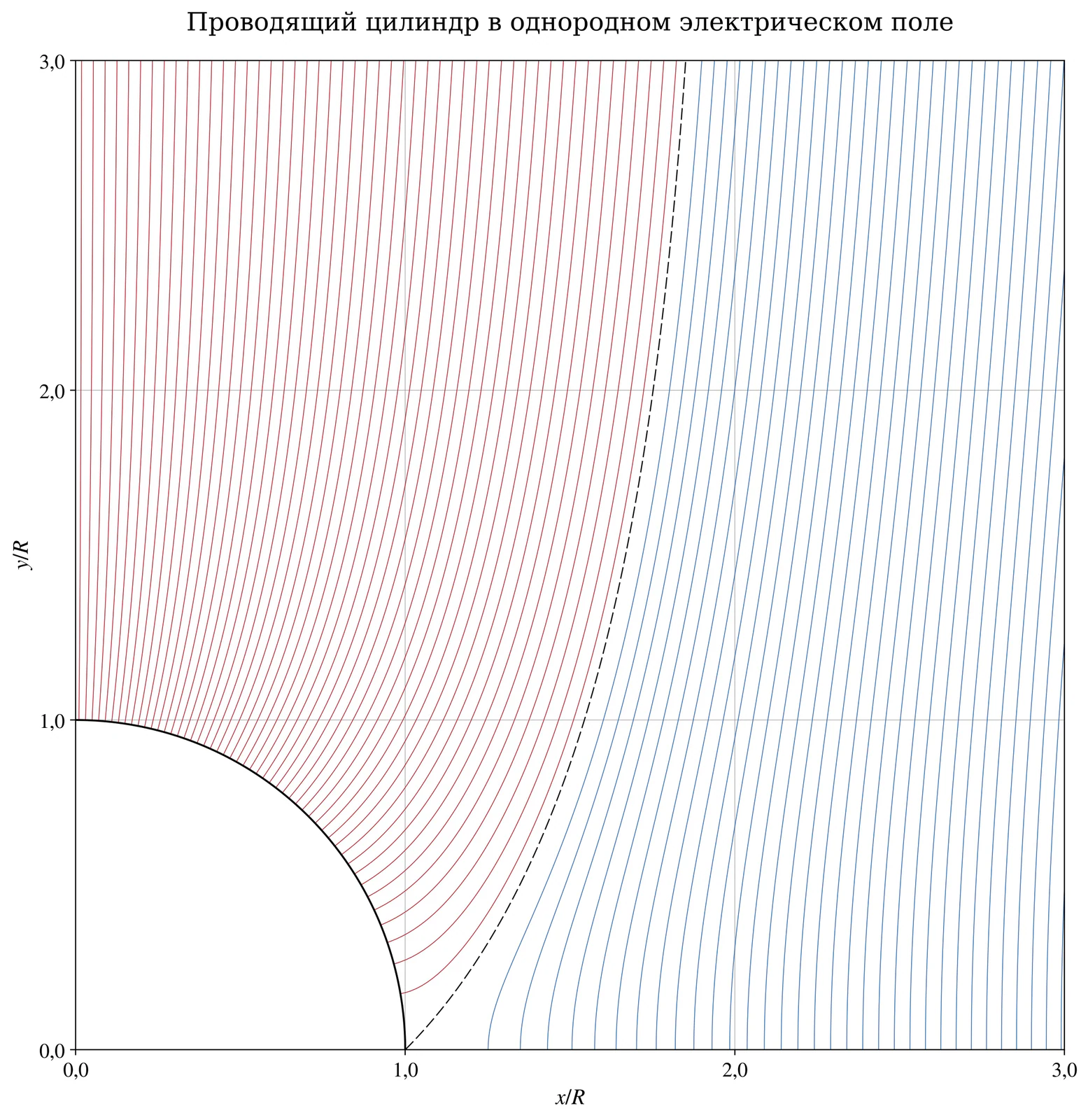

Проводящие шар и цилиндр

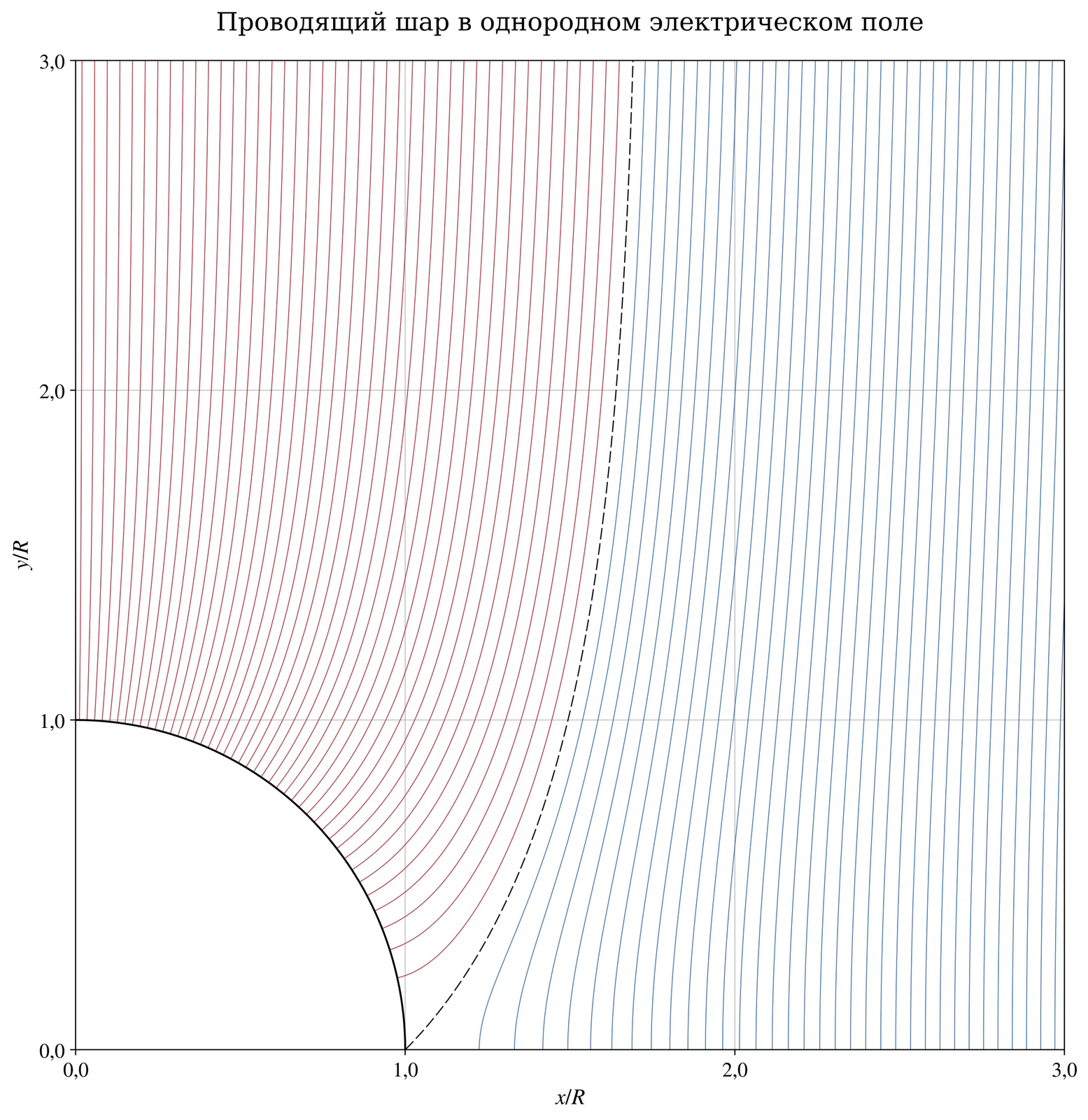

Сначала рассмотрим проводящий шар во внешнем однородном электрическом поле. Нас интересует картина линий напряжённости вблизи его поверхности.
Используем классическое определение:
- касательная к линии задаёт направление напряжённости;
- количество линий на единицу площади поверхности, перпендикулярной линиям, пропорционально напряжённости.
Понятие линии определено всюду, где напряжённость не равна нулю.
О способе построения
Вычислительные программы часто отображают модуль векторного поля цветом, а не густотой линий. Густота линий характеризует их число на единицу поверхности в трёхмерном пространстве, поэтому корректно передать её на плоском рисунке непросто.
Для построения использован приближённый метод и скрипт на Python. На рисунках:
- показаны четверти шара или цилиндра;
- красным обозначены линии, начинающиеся или заканчивающиеся на проводнике;
- синим — линии, идущие из бесконечности в бесконечность;
- пунктиром — сепаратриса, разделяющая два семейства линий.


Отдельный вопрос связан с особыми точками, где напряжённость обращается в ноль, и с тем, можно ли говорить, что входящая в такую точку линия составляет угол
Непроводящие включения и сверхпроводники
Далее собраны картины линий для двух типов задач:

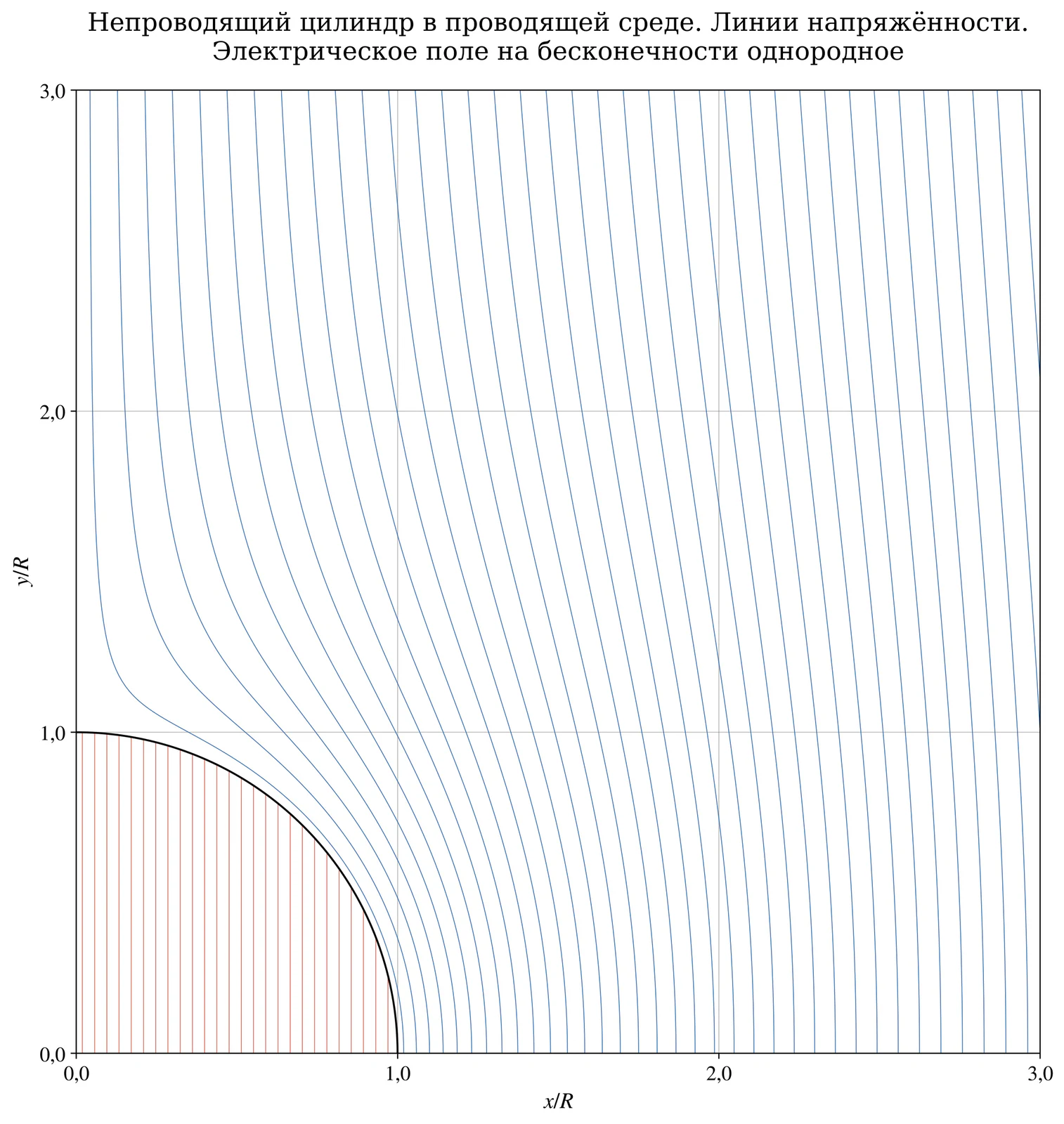

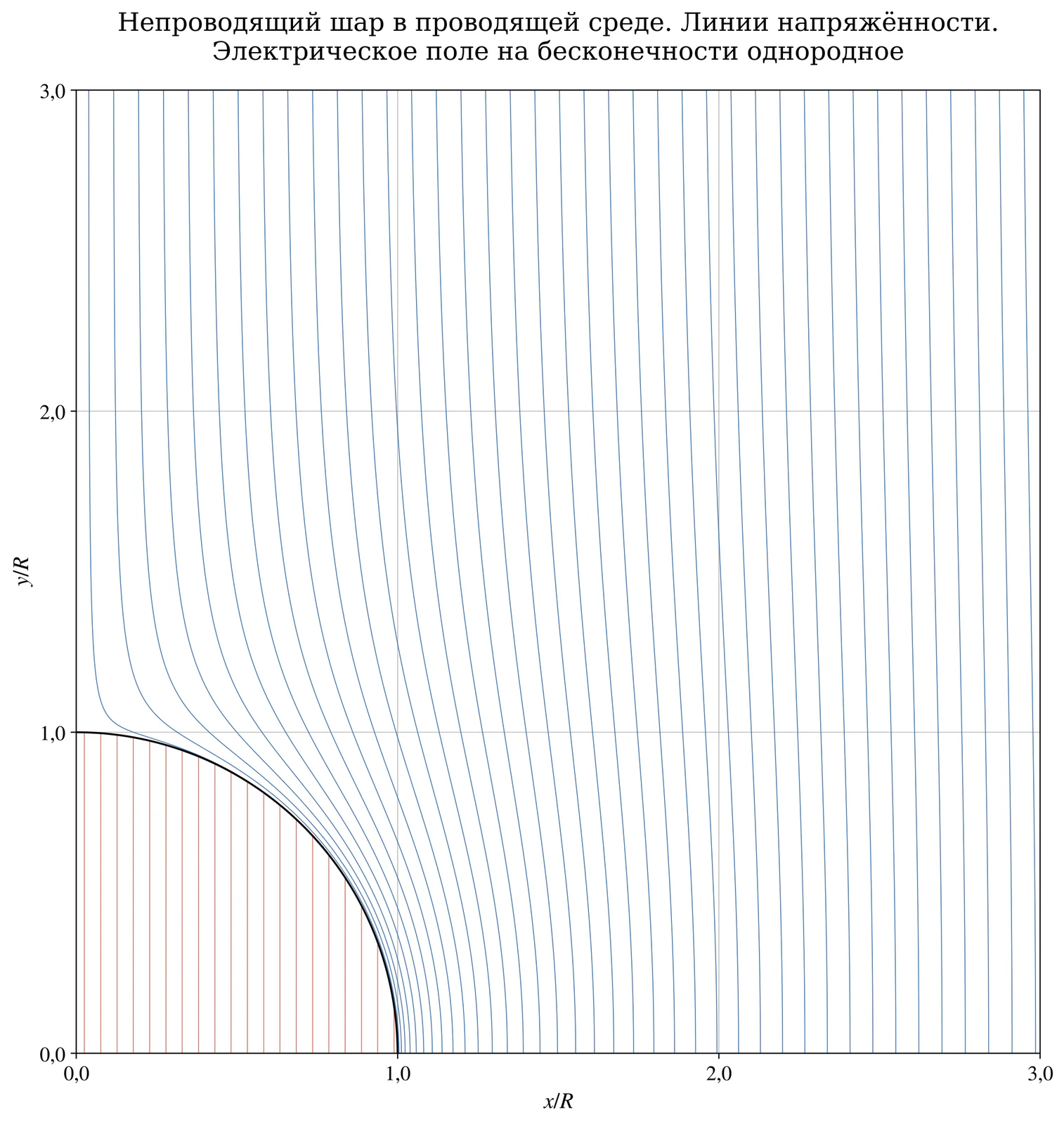

- электрическое поле в протяжённой проводящей среде при наличии непроводящего шара или цилиндра с проницаемостью
; - магнитная индукция

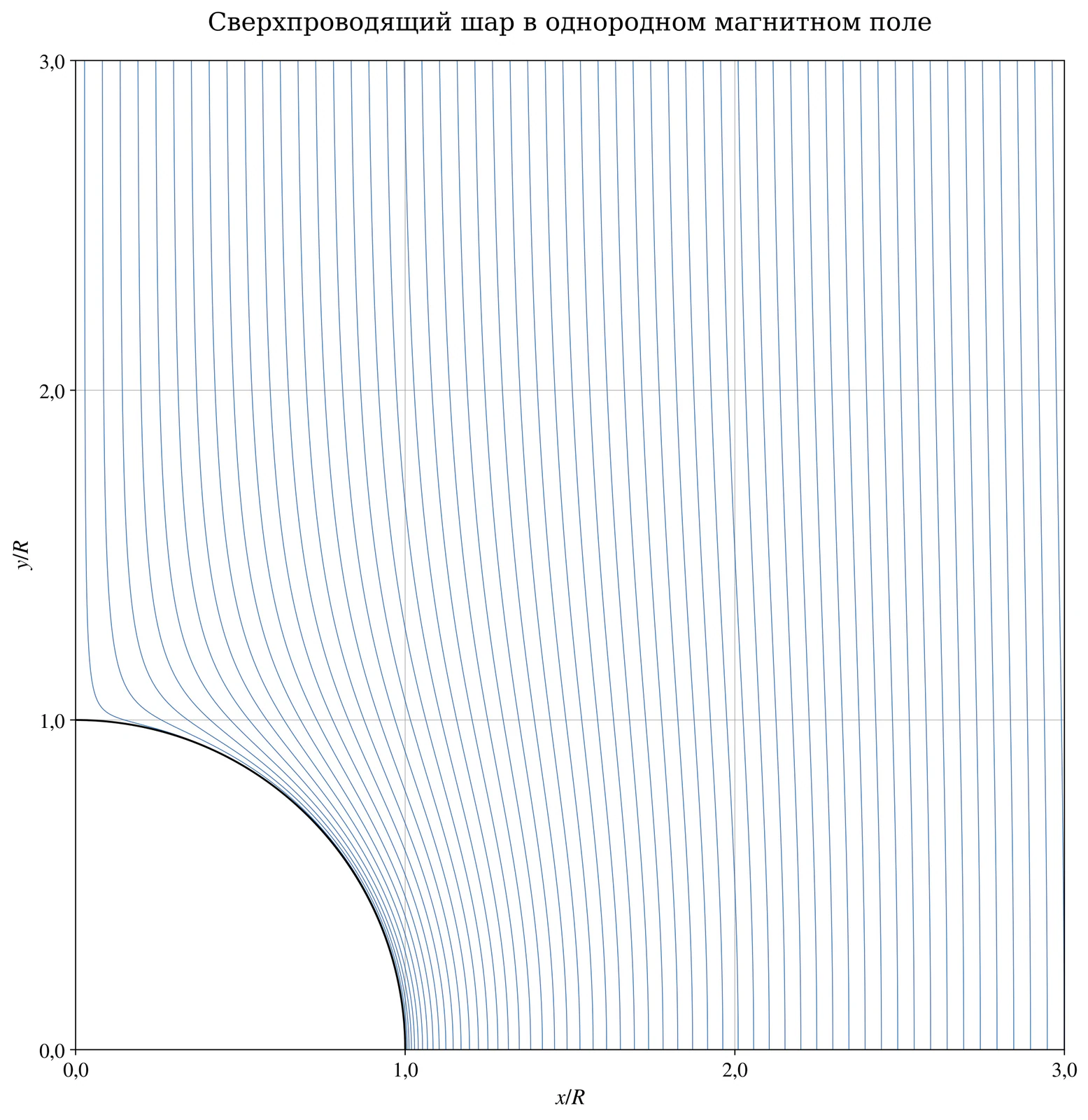

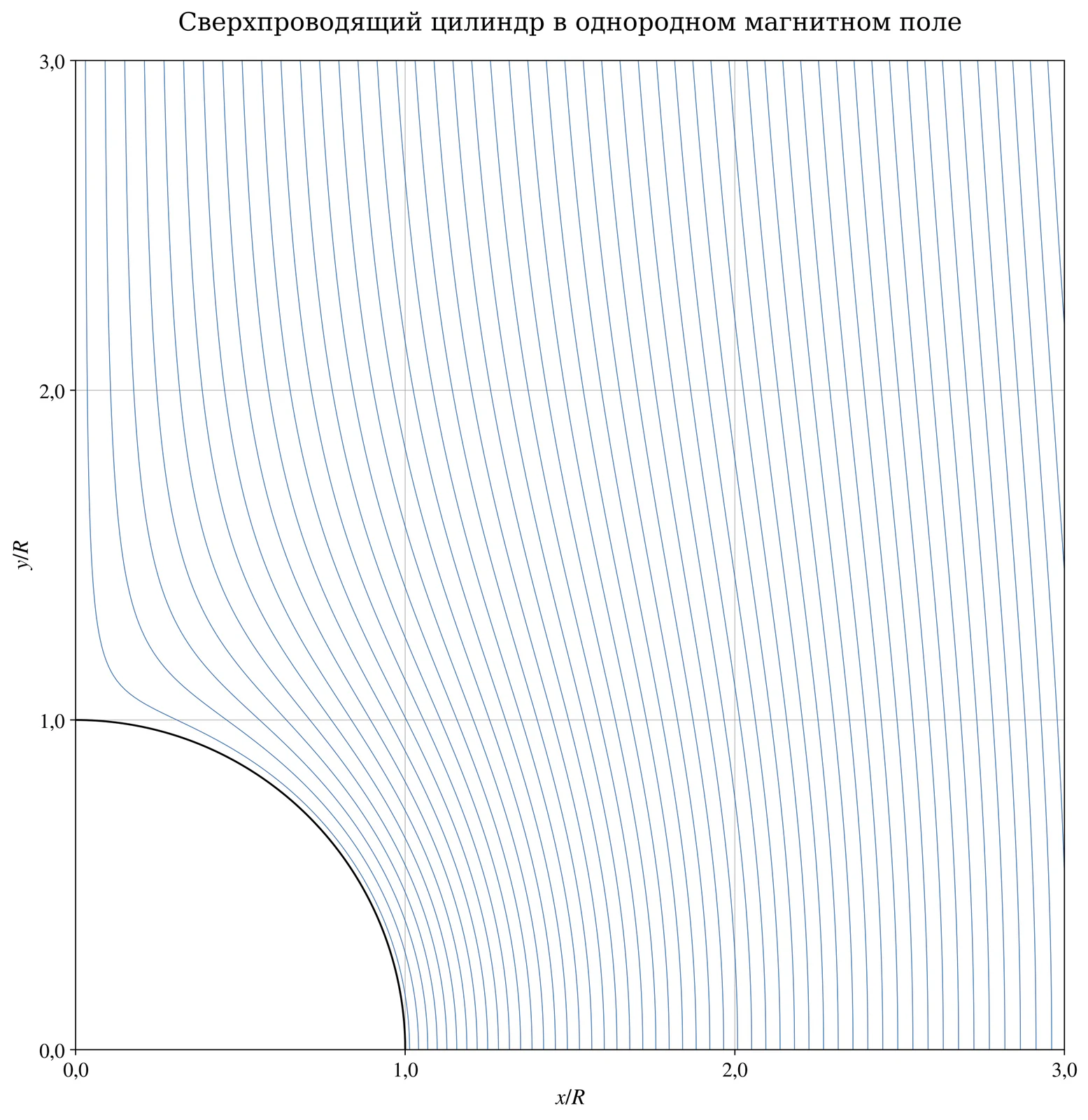

вблизи сверхпроводящего шара или цилиндра, внесённого в однородное магнитное поле.
В первом случае отдельная картина линий тока не требуется: внутри шара или цилиндра ток отсутствует, а снаружи его линии совпадают с линиями напряжённости. Линии напряжённости внутри включения показаны красным.




Эти построения позволяют отдельно поставить вопрос: совпадает ли картина линий напряжённости
